推荐使用markdown“写”软件流程图。Markdown是一个轻量级的标记语言，使用普通文本编辑器就能快速编写，不仅显示格式丰富，功能也毫不含糊。

一，语法

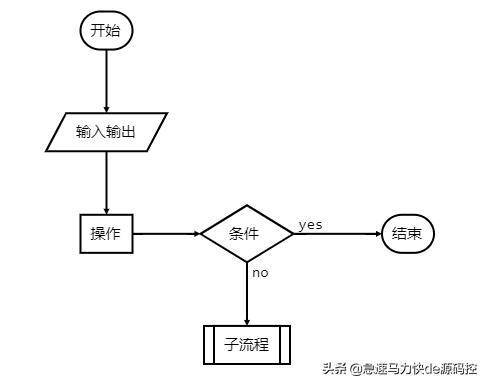

1，定义流程：流程id=>类型: 显示内容

start=>start: 开始

io=>inputoutput: 输入输出

op=>operation: 操作

cond=>condition: 条件

sub=>subroutine: 子流程

end=>end: 结束

2，连接流程：将流程id使用->连接，支持级联或者分行两种写法

• 级联：

start->io->op->cond

• 分行：

start->io

io->op

op->cond

• 条件连接：添加(yes)或者(no)分支

cond(no)->sub

cond(yes)->end

3，连接方向

• 支持4个方向，上下左右，跟在连接线开始的米素后面，(top), (bottom), (left), (right)，默认(bottom)

op(right)->sub

• 条件连接有两种方向，只需指定yes或no：(yes, right), (yes, bottom)，或者(no, right), (no, bottom)，默认(yes, bottom)

cond(yes, right)

二，实例：Web服务缓存系统更新流程图

1，Markdown文本

“`flow

start=>start: 接收到消息

info=>operation: 读取信息

setCache=>operation: 更新缓存

end=>end: 处理结束

start->info->setCache->end

“`

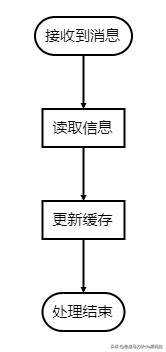

2，显示效果

三，实例：Web服务API请求时读取缓存流程图

1，Markdown文本

“`flow

start=>start: API请求

cache=>operation: 读取Redis缓存

cached=>condition: 是否有缓存？

sendMq=>operation: 发送MQ，后台服务更新缓存

info=>operation: 读取信息

setCache=>operation: 保存缓存

end=>end: 返回信息

start->cache->cached

cached(yes)->sendMq

cached(no)->info

info->setCache

setCache->end

sendMq->end

“`

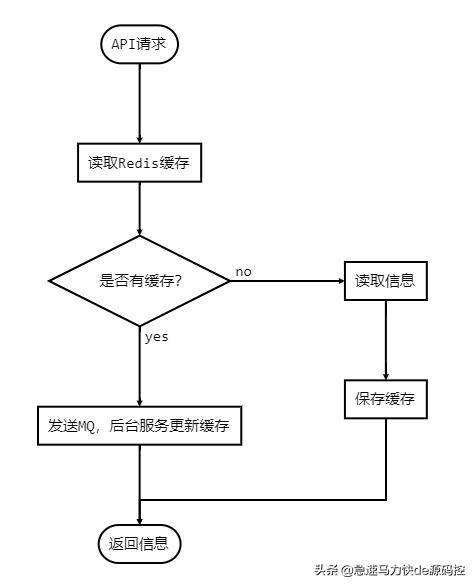

2，显示效果
