断路器参数详解断路器的选择，家用断路器的参数如何选择?

“新的一年开始，本人祝大家元旦节快乐!”

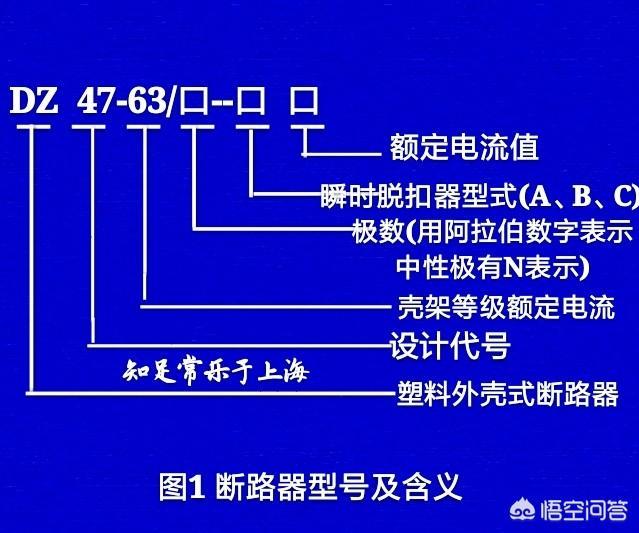

答:断路器的型号及品种繁多，生产厂家也数不胜数。但是它们之间有一个共同特点是一样的，都是用于电路中起保护作用的。 下面就人们家装使用较多的DZ47系列断路器来说。见下图1所示。

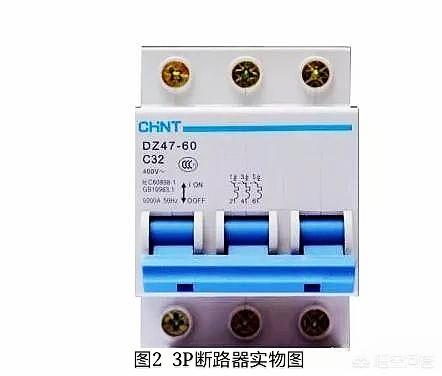

这种系列断路器为导轨式安装结构。 DZ47-63/3-C32为塑料外壳式断路器的简称(不同的生产厂家的断路器前面的绰号是不一样的，例如；上海人民电器它用英语字母SRM代替)；47为国家定型的设计代号；63(63/60)为壳架等级额定电流；/3表示为三极3P(这里面分为1P、2P、3P、4P)；C表示瞬时脱扣特性为C型类(它里面分为A、B、C三类)；32表示为额定电流为32A；

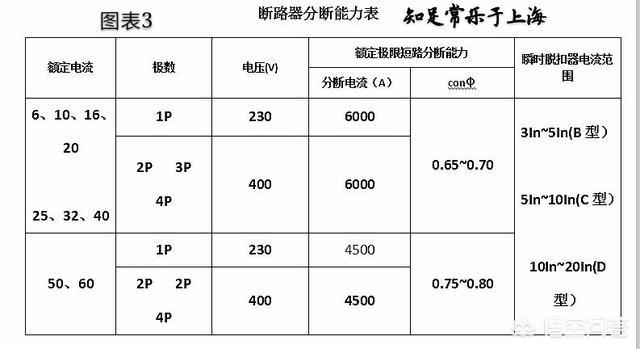

这种小型断路器是一种具有过载与短路双重保护的限流型高分断特点的开关，适用于50/60Hz的单相(230V)、三相(400V)交流电路中，额定电流从6A、10A、16A、20A、25A、32A、40A、50A、63A的电路作为线路过载和短路保护之用，它不适用于保护三相电动机。下图表3为DZ47系列断路器的分断能力表。

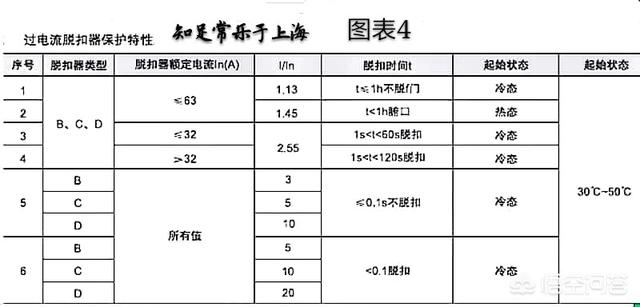

下图表4为DZ47系列断路器过流脱扣器保护特性。

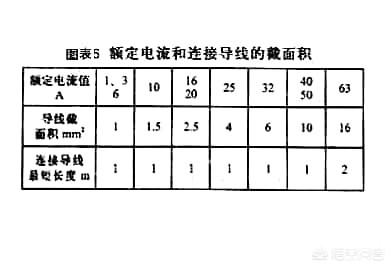

值得注意的是，这种断路器在使用时，可以用500V兆欧表检测它的极与极(单极除外)，进线端与出线端之间的绝缘电阻值应该不小于2MΩ，极与外壳、极与安装导轨之间的绝缘电阻值应不小于5MΩ。这种系列断路器的整定工作温度为30℃+5℃，如果在密封的配电箱内，及由其它电器元件发热而引起配电箱温度升高，则断路器的额定工作电流只能够打0.8In。 这里为了方便阅读者们在选择断路器后，如何配置其对应的安装导线，本人给提问者和头条上阅读者们制造一个图表5，

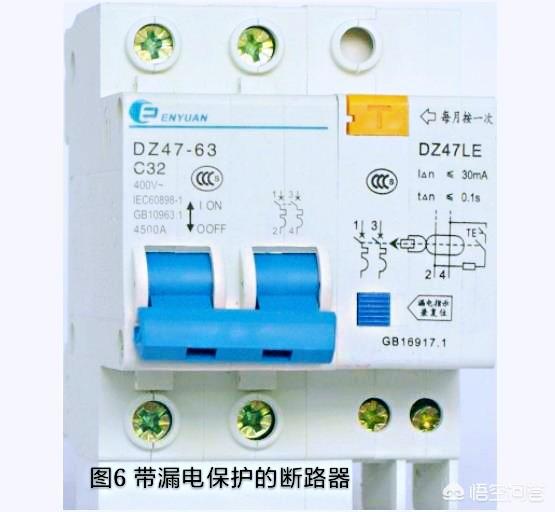

供大家参考。 对于家用断路器的选择，不同的用户有不同的要求(有使用三相五线制用户或单相三线用户)。而且现在人们的安全意识很强，选择这种断路器时强调它带剩余电流动作断路器。即选择使用DZ47LE系列的1P、2P、3P。见下图所示。

这里本人只能够说一说自己的建议，家中的总断路器选择额定电流为20～40A的断路器，分路选择带漏电保护的断路器，对于空调、厨房、洗澡间、插座等用电负荷较大的电器，需要根据最大负荷的1.5倍来选择漏电断路器的额定电流值。因为不同条件的家庭所使用的电气设备及功率的动态范围太大了，而无法确定它。

以上为个人观点，仅供提问者和头条上有类似需要的阅读者们参考。 知足常乐2018.12.31日于上海

配电用的低压断路器该如何选择呢？

配电用的低压断路器该如何选择呢？

低压断路器是干什么的？它是能够接通、承载、分断正常工作回路中电流的一种开关装置，也能在某特种时间内承载和分断异常回路条件下的电流。其作用可实现短路、过载、失压保护，一般可作为电气控制柜的电源总开关。

低压断路器有那些类别呢？又该如何选择呢？

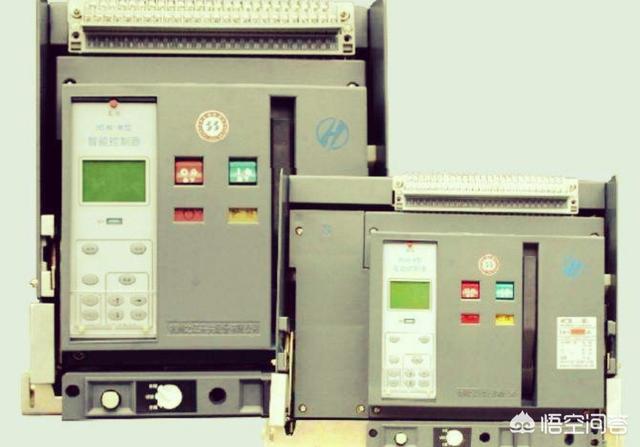

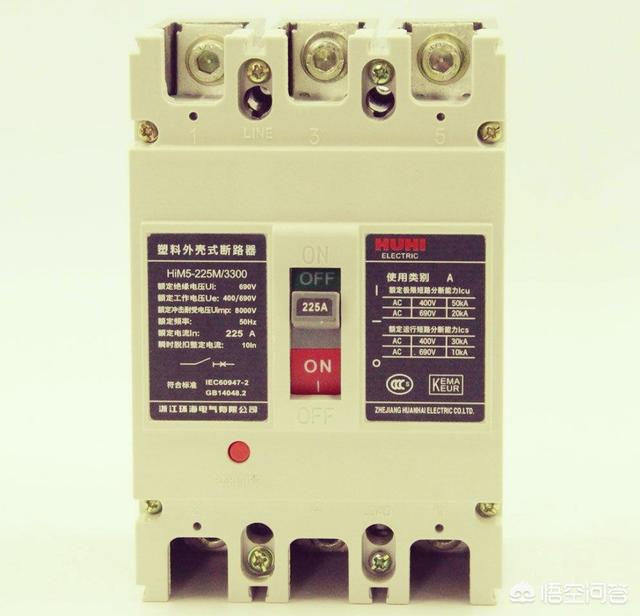

首先来看低压断路器的分类：一是按照使用分类，那就有A类非选择型、B类选择型。二是按照设计形式来分类，那就有万能断路器、塑壳断路器、直流断路器、小型断路器等。三是按照操作机构控制方式来分类，那就有电动操作断路器、人工操作断路器。四是按照是否带有隔离功能来分类，那就是不适合/适合隔离断路器。五是按照安装方式来分类，那就有抽屉失断路器、插入式断路器。

上面述说了低压断路器的基本分类，其次就来来看看低压断路器的选择。那低压断路器的选择得从正常工作条件选择、短路条件选择、保护性选择、使用环境选择这四个方面综合考虑。

1、低压断路器从正常工作条件来考虑：选择时断路器的电压与电路中电压相对应，其额定电流不能低于回路中电流且不能高于回路线路中的载流量，其频率要符合回路中标称频率。2、低压断路器从短路条件来考虑：因此要从三个选择性入手，分别是过电流选择性、全选择性、局部选择性。而选择性的原则离故障位置近的保护电器先动作，其次才是离得远的保护电器动作。这样起到的作用是将配电系统故障涉及面缩之最小。3、低压断路器从使用环境来考虑：例如在化工厂，一些化工腐蚀严重的环境，那么低压断路器在这样的环境下工作其参数会受到严重影响，因此断路器在不同环境工作条件下，需要适应的断路器参数与配电系统搭配。4、需要对配电系统进行预期短路电流的计算来确认断路器在短路条件下短时间的耐受电流和额定运行短路分断能力电流。

低压断路器也是低压配电电气器的其中一种，其工作过程如下所述！当电路正常工作时，合断断路器，用手握住其塑料绝缘手柄往上推合到位后，它的动触点与静触点正常闭合。当断路器断开时，将塑料绝缘手柄往下拉到位，动触点与静触点正常分开。当电路出现异常情况时，断路器会自动跳闸来切断电源起到保护作用。

当我们断路器选择好后，就可以对其性能进行检测，一般用数字万用表的电阻档位即可，用其来测量断路器的通与断时电阻。当断路器合闸时其每相的动触点与静触点之间应当为零，当断路器分断时其每相的动触点与静触点之间电阻应当为无穷大。反之，断路器性能不佳。由于断路器的灭弧功能较强，一般能带负载停送电。因此，遇到电路异常或线路有触电事故发生时，可直接拉闸来断开电路电源。
