您好我是一只小电猫断路器的选择，我来回答您的问题。

家用断路器的布置一般情况下可以按如下分配:空调分支断路器，厨房分支断路器，照明分支断路器，一般插座分支断路器和总断路器(含漏电保护，联系选择30mA.s)，各断路器的选择要看您的家用设备额定电流是多少进行叠加，总断路器就是把上述设备额电流叠加后乘以一个同时系数，一般情况下家庭总闸断路器的额定电流选择40A即可，但是具体要看您家的情况。

断路器除了控制相关的设备外，还具有:过载保护，短路保护以及漏电保护，所以每级断路器的选择还要满足选择性的要求，从大到小排列顺序如下:楼道表箱断路器，家庭总闸断路器，各分支断路器。

什么是选择型断路器和非选择型断路器？

我不知道你的水平如何，这个问题属于电气设计工程师的知识范畴。简单的说，断路器分选择性和非选择性，选择性在电流的设置上多一个Iset2,即短延时脱扣器，而非选择性在电流设置上只有Iset1 （长延时脱扣器） 和 Iset3（瞬时脱扣器），所以选择性断路器要比非选择的贵很多。

Iset1整定方法：：约定不脱扣电流为1.05倍额定电流（线路电流）；约定脱扣电流为 1.30倍额定电流

Iset2整定方法：一般为Iset1 的3；4；5；6倍

Iset3 整定方法:大于10倍的Iset1。

选择性的优点是断路器在在短路故障的电流达到设定值时0.4-0.8秒内可以掉闸，而不至于把上一级断路器也跟着掉闸。

选择性与非选择这是针对变电室的开关的，局部的配电箱不谈这个。

断路器配电中如何选型号？有哪些依据？

断路器的重要参数其实都标在铭牌上，但是很多新手电工朋友都忽视它。断路器的铭牌标签对于大多数人来说，除了看这个断路器的额定电流以外，好像没有什么其他作用。今天我们就来聊聊断路器的相关参数。

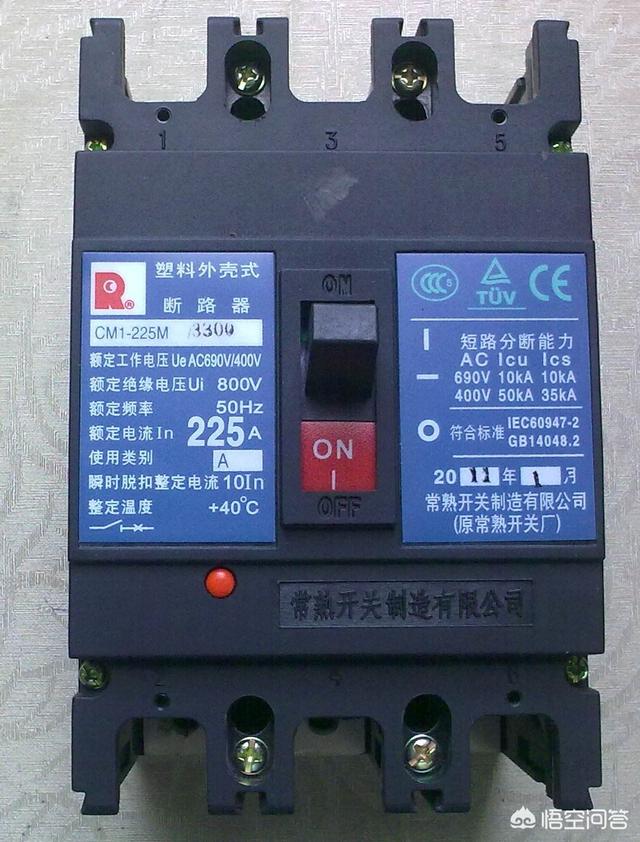

在某些断路器上铭牌是用中文标识，比如这样

但是实际上更多的断路器铭牌是这样的

卧槽，上面全英文符号，看的头都大了！

其实我第一次看也是一样的情况，哈哈。闲话少说，我们先来看一下各个代号的含

义。

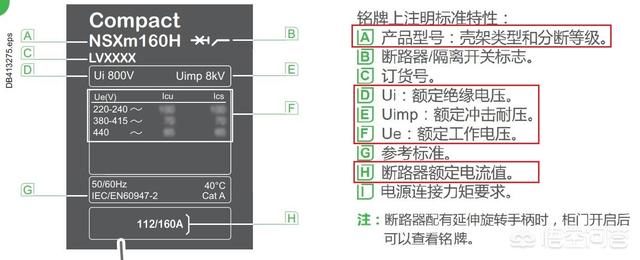

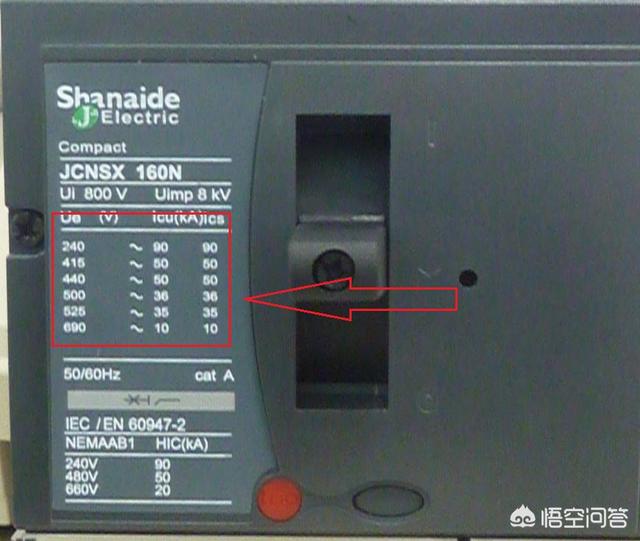

呐，重点参数我都已经框选出来了。

你以为参数就这么多，真是太天真了....实际上还有，请看！

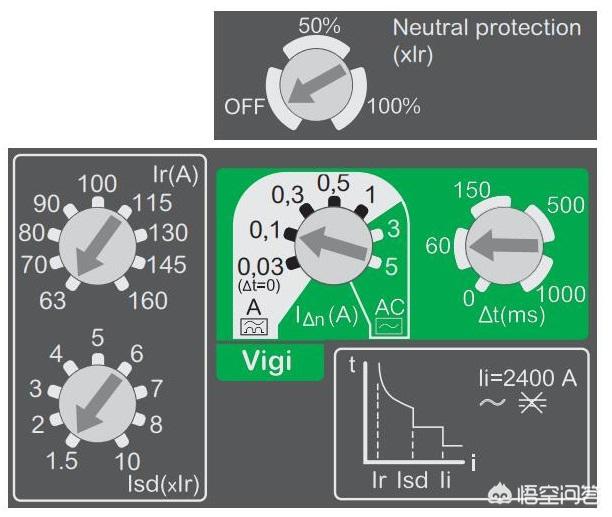

卧槽，尼玛，Ir、Isd、Ii又是什么鬼？怎么还要不要人活啊！

它们的具体含义请看：

这么多参数，看的想吐血！

闲话少说，现在正式进入主题，让我们来看看断路器各个参数的意义。

Ue：额定工作电压指断路器（包括触头系统、灭弧机构、外壳等）长期能正常工作的最高电压。

Ui：额定绝缘电压一般指断路器外壳长期能承受的最高电压值。

Uimp：额定冲击耐压指规定的条件下，断路器能承受并且不发生击穿的冲击电压峰值。

In：额定工作电流指断路器内的脱扣器能长期工作的最大电流。

断路器外壳内的脱扣器是可以更换成不同额定电流。比如一个壳架额定电流1600A的断路器，可以装1600A的脱扣器、也可以装1000A的脱扣器、还有可以装800A的脱扣器等等。不同的脱扣器整定值也是可以调节的。另外我们要注意的是，断路器的额定电流在不同的电压下对应值是不一样的。

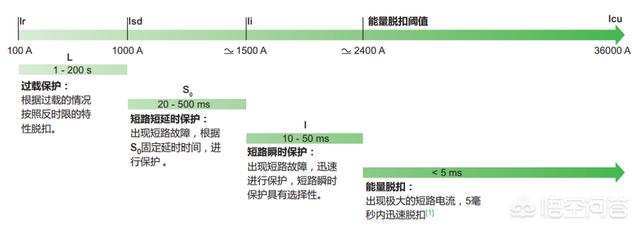

Ir：长延时脱扣电流当实际电流超过该值（Ir）时，需要比较长的时间，断路器才会跳闸。

长延时脱扣电流一般用于线路过载保护，和热继电器有点相似，过载电流越大，动作时间越短。通常动作时间可设定范围：1-200秒。

Isd：短延时脱扣电流当实际电流超过该值（Isd）时，需要比较短的时间，断路器就会跳闸。

短延时脱扣电流一般用于短路保护，防止线路出现瞬时小短路时跳闸。

比如下级配电箱发生短路，按要求下级断路器必须执行跳闸保护，而上级配电箱断路器就不需要跳闸。如果下级断路器没有跳闸，这时上级断路器就要能承受短时间的短路电流冲击，并进行后备跳闸保护。

通常短延时脱扣电流动作时间可设定范围：20-500毫秒。

Ii：瞬时脱扣电流当实际电流超过该值（Ii）时，断路器迅速就会跳闸。

瞬时脱扣电流也用于短路保护，当线路出现极大的短路电流时，必须要马上断开。通常瞬时动作时间可设定范围为：10-50毫秒。

Ics：运行短路分断能力指断路器达到该值（Ics）时，跳闸以后还能继续正常使用。

Ics表示该断路器的重复分断能力。在实际使用中，这个值非常重要。因为断路器成本高，我们更希望能重复使用。

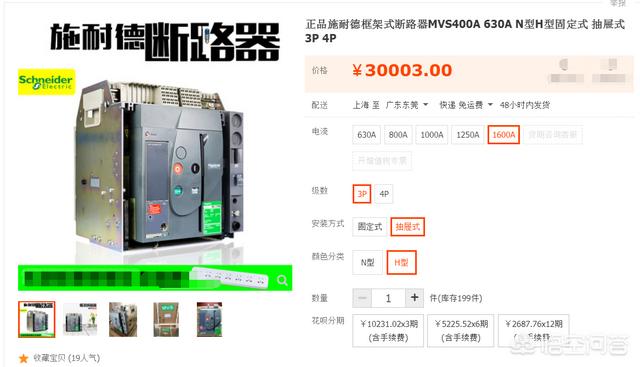

一个国产的框架式断路器最少都要几千块，进口的几万块钱。

Icu：极限短路分断能力指断路器达到该值（Icu）时，跳闸以后毁灭性损坏，不能继续正常使用。

再来说一下断路器的选用

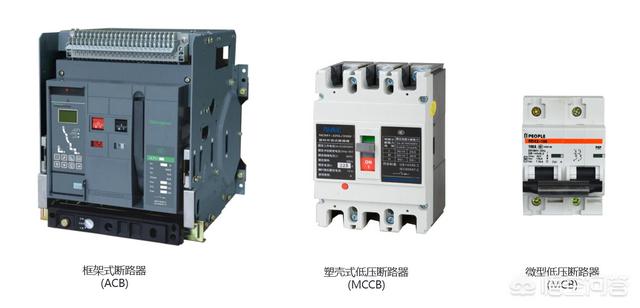

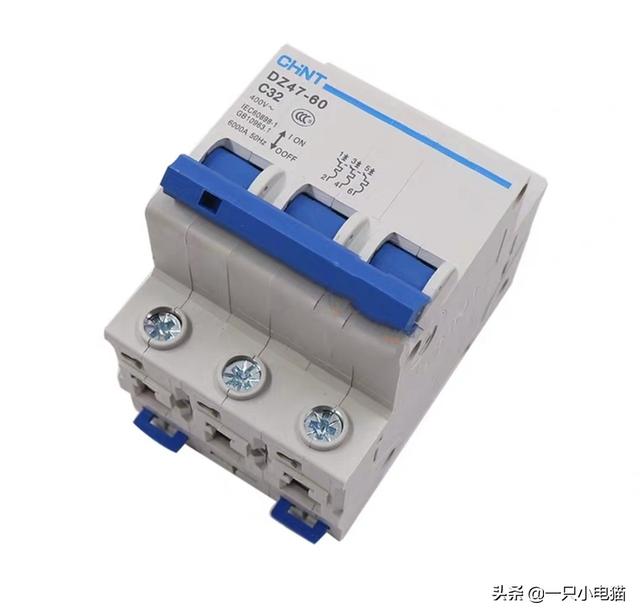

断路器类型选择额定电流比较小就选小型低压断路器，就是我们常说的空开；额定电流比较大就选塑壳式断路器；额定电流非常大就选框架式断路器。

一般低压进线选择框架式断路器抽出式，它不仅具有断路器作用，抽出来以后还同时隔离作用，这样可以省掉隔离开关。抽出式，顾名思义就是可以像抽屉一样抽出来的。

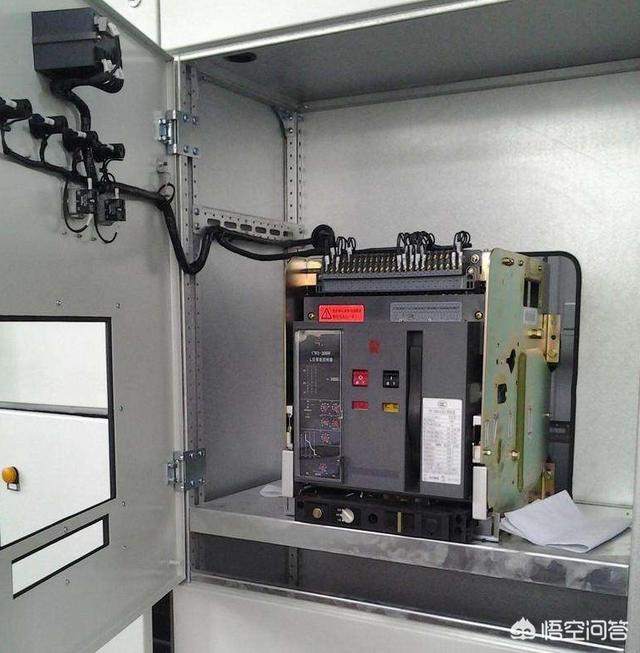

抽出式断路器如图所示：

然后根据供电系统来选择三极还是四极断路器，如果采用TN-C供电系统就用三极断路器，如果采用TN-S就用四极断路器。

断路器容量选择总断路器容量需要根据变压器来选择。随便找了个变压器，来分析一下

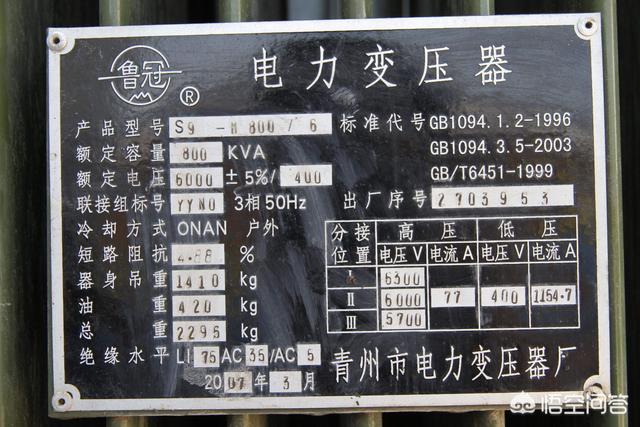

从这个变压器可以得出，该变压器容量为800KVA，短路阻抗4.88%。

由此可以计算出，该变压器的额定电流为：

预期短路电流为：

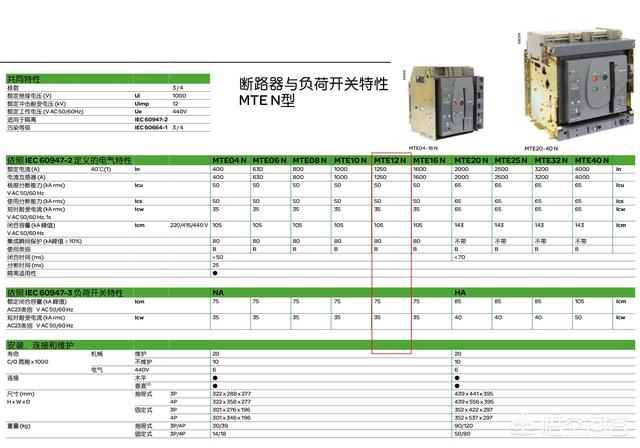

然后就可以根据断路器的参数来选择型号了，下图是斯奈德框架式断路器的参数。（点击可以放大观看）

从这个表格可以看出，MTE12N这个型号的框架式断路器额定电流为1250A，使用分断能力（Ics）为50KA，远大于预期短路电流23.6KA，这个型号完全可以胜任。

以上就是我的一些个人见解，如果还有其他观点，欢迎留言学习交流！
